视膜面破损的具体情况不同，修复工作可分为以下几种方式：

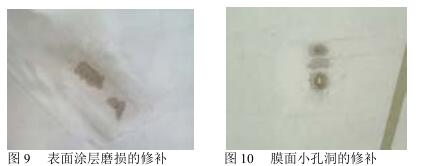

        1. 如果仅仅是局部膜材的表面涂层磨损、基布织物的纤维完好，可用高性能透明胶粘贴或热合在磨损区域，如图 9所示。



        2. 如果膜面破坏范围长度小于 50mm，剪一椭圆形或圆形膜布，作为补强层焊接在破坏区域的上面，参见图 10。













        3. 如果膜面破坏范围长度超过 50mm但小于 300 mm， 准备一长度和宽度比破坏 范围大 150mm的膜条，作为补强层焊接在破坏区域的膜面上。



        4. 如果膜面破坏部分超过 300mm 长， 需将整个破坏的单元拆下运回工厂修补或更换整个单元。



        上述 1~3 的情况是现场修补， 具体修补方法随所用膜材种类而定。

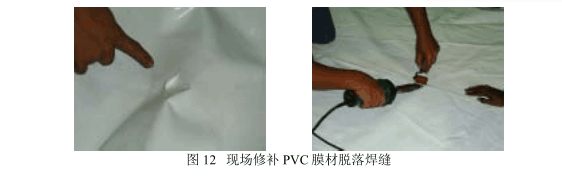

        PVC涂层覆盖的膜材料可采用热风机修补；将待补区域清理干净、铺放平整，补丁铺在待焊面上，用热风将膜材表面的 PVC涂层融化，再将补丁与下层膜用小滚轮压紧使其牢固地连在一起。图 11 是用于PVC膜材现场修补的热风机，使用时用锡纸将出风口做成鸭嘴形以控制风流。图 12 所示为现场修补 PVC膜材脱落焊缝的情况。













        对 PTFE涂层覆盖的膜材，需在补丁与原破坏的膜材间加 一层氟化乙丙烯（FEP）薄膜，参见图 13；再用专用手提焊接设备（类似于烙铁， 图 14）压紧在补丁上，用高温使 FEP薄膜融化从而将补丁焊接在膜面上。图 15 所示为某 PTFE膜材工程膜面破损的现场修补实例。









        具体操作时要注意加热温度和加热时间的把握，既要使待焊膜材的表面涂层或 FEP薄膜充分融化从而能牢固粘在一起，又要防止因过热而烧焦膜材。修补的补丁一般补在外表面。在气候潮湿的地区，应在内外表面分别焊接同样大小的补丁，以防修补区域因潮湿发霉而产生污染。



        关于膜结构受损修补哈佛膜结构就给大家讲解到这里。深圳市哈佛空间绿色工程有限公司，是一家全面掌握深圳膜结构、气膜结构、ETFE气枕膜结构、单层ETFE膜结构等技术的企业，专业提供膜结构设计、方案、施工图纸、安装维护的一体化膜结构公司，哈佛膜结构公司秉诚“质量、安全并存，用心铸就经典”的服务理念，为客户提供优质的、全面的、放心的膜结构。如需了解更多膜结构相关咨询，请登陆深圳市哈佛空间绿色工程有限公司官网：http://www.hofochina.cn，或拨打咨询热线0755-3284570
